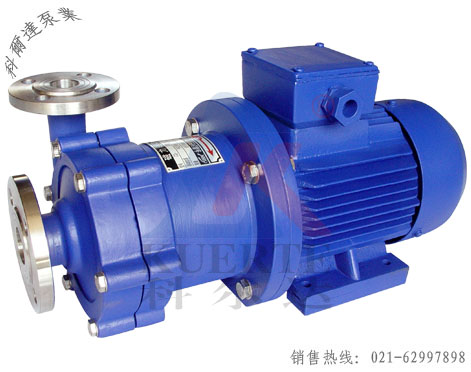

CQ系列不锈钢磁力驱动离心泵

CQ系列不锈钢磁力驱动离心泵
  • 扫码手机浏览

产品概述:
CQ型磁力驱动泵是利用永磁联轴器工作原理无接触的传递扭矩的新型泵,以静密封取代动密封,利用磁力耦合间接驱动,当原动机带动外磁钢转子时,通过磁场的作用驱动内磁钢转子同步旋转,而内磁钢转子和叶轮连成一体,从而达到无接触带动叶轮转动之目的。由于液体被封闭在静止的隔离套内,完全消除了滴漏的烦恼,绝不污染使用场地。所以磁力泵是一种全封闭、无泄漏的泵型,因此完全杜绝了机械密封离心泵不可避免的跑、冒、滴、漏的弊病。磁力泵选用耐腐蚀、高强度的工程塑料、钢玉陶瓷、不锈钢作为制造材料,因此它具有良好的抗腐蚀性能,并可以使被输送介质免受染,广泛适用于石油、化工、制药、电子、电镀、环保、水处理、国防等部门等众多领域;对其输送的介质都要求无泄漏的工艺环境,广泛应用于石油、化工、制药、是输送易燃、易爆、有毒和贵重液体的理想设备。

型号意义:
32 CQ - 25 F
32----泵进口直径mm
CQ----磁力驱动泵
25----杨程m
F-----工程塑料材质(不标为不锈钢材质)


性能规格参数:
型 号 口径mm 流量
L/min
扬程
m
转速
r/min
电机功率 kw 电压
V
进口 出口
10CQ-3F 10 10 15 3 2800 0.025 220
14CQ-5F 14 10 20 5 2800 0.038 380/220
16CQ-8F 16 10 25 8 2800 0.18 380/220
20CQ-12F 20 12 50 12 2800 0.37 380/220
32CQ-15F 32 25 110 15 2800 1.10 380
32CQ-25F 32 25 110 25 2800 1.10 380
40CQ-20F 40 32 180 20 2800 2.2 380
50CQ-25F 50 40 240 25 2800 4 380
50CQ-32F 50 40 240 32 2800 4 380
16CQ-8 16 10 20 8 2800 0.18 380/220
20CQ-12 20 12 50 12 2800 0.37 380/220
25CQ-15 25 20 90 15 2800 1.1 380
32CQ-15 32 25 110 15 2800 1.1 380
32CQ-25 32 25 110 25 2800 1.1 380
40CQ-20 40 32 180 20 2800 2.2 380
40CQ-32 40 32 180 32 2800 4 380
50CQ-25 50 40 2401 25 2800 4 380
50CQ-40 50 40 220 40 2800 4 380
50CQ-50 50 23 220 50 2800 5.5 380
65CQ-25 65 50 280 25 2800 5.5 380
65CQ-35 65 50 450 35 2800 7.5 380
80CQ-35 80 65 850 35 2800 11 380
80CQ-50 80 65 850 50 2800 15 380
100CQ-35 100 80 1300 35 2800 15 380
100CQ-50 100 80 1300 50 2800 18.5 380
125CQ-25 125 100 1700 25 2800 22 380
150CQ-32 150 125 3350 32 1450 30 380
