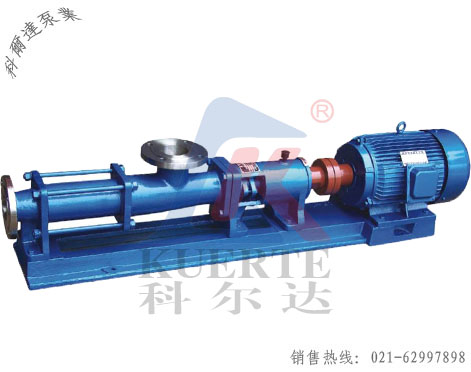

G系列偏心单螺杆泵

G系列偏心单螺杆泵
  • 扫码手机浏览

产品概述:
G型单螺杆泵是按迥转啮合容积式原理工作的新型泵种,主要工作部件是偏心螺杆(转子)和固定的衬套(定子)。由于该二部件的特殊几何形状,分别形成单独的密封容腔,介质由轴向均匀推行流动,内部流速低,容积保持不变,压力稳定,因而不会产生涡流和搅动。每级泵的输出压力为0.6MPa,扬程60m(清水),自吸高度一般在6m,适用于输送介质温度80℃以下(特殊要求可达150℃)。因定子选用多种弹性材料制成,所以这种泵对高粘度流体的输送和含有硬质悬浮颗粒介质或含有纤维介质的输送,有一般泵种所不能胜任的特点。其流量与转速成正比。 传动可采用联轴器直接传动,或采用调速电机,三角带,变速箱等装置变速。
螺杆泵零件少,结构紧凑,体积小,维修简便,转子和定子是本泵的易损件,结构简单,便于装拆。

型号意义:
F G 30 – 1(2)
F-----整体不锈钢材质
G-----螺杆泵
30----螺杆名义直径mm
1-----表示一级泵
2-----表示二级泵

性能规格参数:
型 号 流量
m3/h
压力
MPa
功率
kw
允许最
高转数
r/min
必需汽
蚀余量
m
口径mm 允许颗
粒直径
mm
允许纤
维长度
mm
进口 出口
G20-1 0.8 0.6 0.75 960 4 25 25 1.5 25
G20-2 1.2 1.5
G25-1 2 0.6 1.5 960 32 25 2 30
G25-2 1.2 2.2
G30-1 5 0.6 2.2 960 50 40 2.5 35
G30-2 1.2 3
G35-1 8 0.6 3 960 65 50 3 40
G35-2 1.2 4
G40-1 12 0.6 4 960 80 65 3.8 45
G40-2 1.2 5.5
G50-1 20 0.6 5.5 720 4.5 100 80 5 50
G50-2 1.2 7.5
G60-1 30 0.6 11 720 5 125 100 6 60
G60-2 1.2 15
G70-1 45 0.6 11 720 150 125 8 70
G70-2 1.2 18.5
G85-1 65 0.6 15 630 150 150 10 80
G85-2 1.2 30
G105-1 100 0.6 30 500 200 200 15 110
G105-2 1.2 55
G135-1 150 0.6 45 400 250 250 20 150
