LQ3G系列保温型三螺杆沥青泵

LQ3G系列保温型三螺杆沥青泵
  • 扫码手机浏览
产品概述:

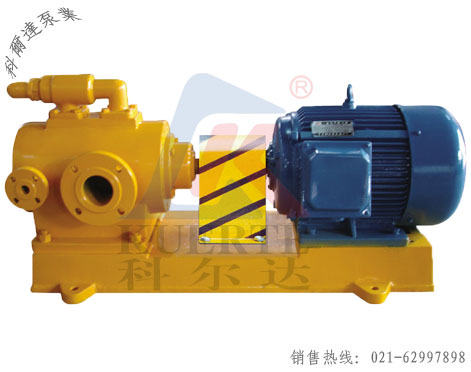

LQ3G型三螺杆沥青泵(保温型沥青泵)LQ3G型三螺杆泵是转子式容积泵,它是利用螺杆啮合原理,依靠旋转的螺杆在泵套内相互啮合,把被输送的介质封闭在啮合腔内,沿螺杆轴向连续匀速地推至排出口,为系统提供稳定的压力。三螺杆泵主要适用于输送各种无腐蚀性油类及类似油的高粘度液体和高温润滑性液体。输送液体的粘度范围一般为3.0-760mm2/s(1.2-100oE),高粘度介质可通过加温降粘后输送。其温度不超过350℃。常用于沥青重燃油、重齿轮油等介质的输送。热载体可以是蒸汽、热油和热水,冷载体可以是气体和液体。三螺杆泵的显著特点是结构简单、压力脉动小、流量稳定、工作平衡可靠、允许高转速、噪音低,效率高、寿命长、有自吸能力。适用于输送燃料油、润滑油、液压油、原油、沥青及其它类似油的润滑油和润滑性液体。三螺杆泵广泛应用于石油、化纤、冶金、机械、电力、机床、船舶、玻璃、公路等各行各业。三螺杆泵在工业领域中作润滑泵,在液压系统中作液压泵,在燃油系统中作输送及增压泵,在输油系统中作输送及加油泵。

型号意义:
LQ3G 80 × 2 – 46
LQ3G----三螺杆保温沥青泵
80-------螺杆直径mm
2--------螺距个数
46-------螺旋角

性能规格参数:
型 号 流量 出口压力
MPa
转速
r/min
功率kw 必需汽
蚀余量 m
m3/h L/min 轴功率 电机功率
45×3-36 2.8 46 0.6 950 0.8 1.1 5
2.7 45 1.0 1.2 1.5
25 42 1.6 1.6 2.2
2.4 40 2.5 2.8 4
4.2 70 0.6 1450 1.0 1.5 5
4.0 66 1.0 1.7 2.2
3.8 63 1.6 2.8 3
3.5 58 2.5 4.3 5.5
45×2-46 4.2 70 0.6 950 1.0 1.5 5
4.0 66 1.0 1.7 2.2
6.3 105 0.6 1450 1.5 2.2
6.1 101 1.0 2.3 3
54×2-46 8.0 133 0.8 970 2.3 3 5
8.0 133 1.0 1.5 2.2
14 233 0.6 1450 2.8 4
14 233 4.0 4.3 5.5
62×2-43 8.58 143.4 0.6 950 2.06 3 5
8.25 137.9 1.0 3.18 4
13.1 218.9 0.6 1450 3.15 4
12.6 210.5 1.0 4.86 7.5
62×2-46 9.8 163 0.8 950 2.9 4 5
9.5 158 1.0 3.6 5.5
15.1 251 0.6 1450 3.6 5.5
14.6 243 1.0 5.5 7.5
80×2-36 17.0 283.3 0.8 950 4.3 7.5 5.5
25.7 428 0.6 1450 5.4 7.5
25.0 417 1.0 8.5 11
80×2-46 23.9 398.5 0.6 950 5.5 7.5 5.5
23.1 386.3 1.0 8.6 11
36.6 610.3 0.6 1450 8.4 11
35.7 594.5 1.0 13.1 15
80×2-51 27.5 485.5 0.6 950 6.3 11 5.5
26.9 448.3 1.0 10.5 15
41.9 698.3 0.6 1450 9.6 11
41.0 684.1 1.0 16.0 18.5
90×2-36 24.2 403.5 0.6 960 5.52 7.5 5.5
23.6 394.6 1.0 8.52 11
37 615.9 0.6 1450 8.52 11
36.1 602.4 1.0 13 15
90×2-42 28.2 470.9 0.6 950 6.6 11 5.5
27.5 457.6 1.0 10.2 15
43.1 718.8 0.6 1450 10 15
41.9 698.5 1.0 15.5 18.5
90×2-46 34.0 566.7 0.8 950 9.7 11 5.5
52.6 875.4 0.6 1450 12 15
52.0 866 0.8 14.9 18.5
51.4 856.1 1.0 18.6 22
100×2-46 48.0 800 0.8 950 13.3 15 5.5
72.7 1212 0.6 1450 16.5 18.5
72.0 1200 0.8 20.4 22
71.2 1187 1.0 25.5 30
100×2-51 56.9 948.9 0.6 950 12.5 15 5.5
55.7 928.6 1.0 20.8 30
86.9 1448.3 0.6 1450 19.1 22
85.0 1417.2 1.0 31.8 37
110×2-46 60.9 1015 0.6 950 13.7 18.5 5.5
58.9 951.7 1.0 21.8 30
96.7 1611 0.6 1450 21.9 30
94.6 1577 1.0 33.9 45
120×2-42 67.9 1131 0.6 950 15.5 18.5 5.5
65.4 1090 1.0 24.5 30
108 1802 0.6 1450 24.7 30
105 1760 1.0 38.2 45
120×2-46 79.6 1327 0.6 950 17.8 22 5.5
77.2 1285 1.0 28.2 37
126 2101 0.6 1450 28.5 37
123 2059 1.0 44.1 55
150×2-46 158 2640 0.6 950 34.6 45 5.5
154 2582 1.0 54.5 75
241.7 4029.7 0.6 1450 53.8 75
236.5 3942.2 1.0 82.2 90
