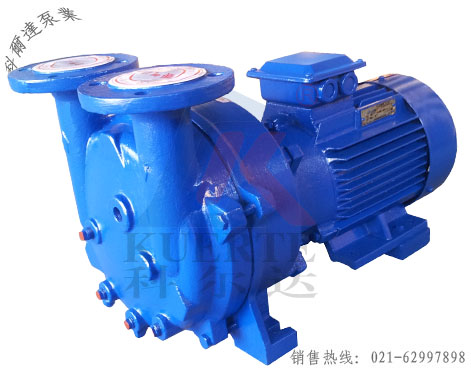

2BV系列水环式真空泵

2BV系列水环式真空泵
  • 扫码手机浏览

产品概述:
2BV型水环式真空泵为同轴整体结构的单级泵。其叶轮偏心地安装在泵体之内,启动时向泵内注入一定高度的水,当叶轮旋转时,水受离心力的作用而在泵体内壁形成一旋转水环,水环下部内表面与轮毂相切,沿箭头方向旋转,在前半转过程中,内表面逐渐与轮毂脱离,因此在叶轮叶片间与水环形成封闭空间,随着叶轮的旋转,该空间逐渐扩大,空间气体压力降低,气体自圆盘吸气口被吸入;在后半转过程中,水环内表面逐渐与轮毂靠近,叶片间的空间逐渐缩小,空间气体压力升高,高于排气口压力时,叶片间的气体自圆盘排气口被排出。叶轮每转动一周,叶片间的空间吸排气一次,连续不断地抽吸或压送气体,从而达到真空效果。由于在工作过程中,做功产生热量,会使工作水环发热,同时一部分水和气体一起被排周,因此在工作过程中,必须不断地给泵供水,以冷却和补充泵内消耗的水,满足泵的工作要求。真空泵轴封采用机械密封,具有结构简单,安装简捷、无油、安全可靠等特点。2BV型水环式真空泵适于抽除气体和湿润蒸汽,吸气压力可达到33mbar绝压(97%真空度),当真空泵在吸气压力低于80mbar的状态下长期工作时,应联接汽蚀保护管以对泵进行保护,2BV水环式真空泵如配大气喷射器吸气压力可达10mbar,喷射器可直接安装在真空泵吸气口上,作为压缩机使用时,其压力最大至0.26MPa(绝压)。
   2BV型水环式真空泵及压缩机被广泛应用于石油、化工、制药、食品、制糖工业等领域。由于在工作过程中,气体的压缩过程是等温的,所以在压缩和抽吸易燃易爆气体时,不易发生爆炸,所以应有更加广泛。
型号意义:
2BV 5111
2BV--------水环式真空泵
5111--------机座号代码

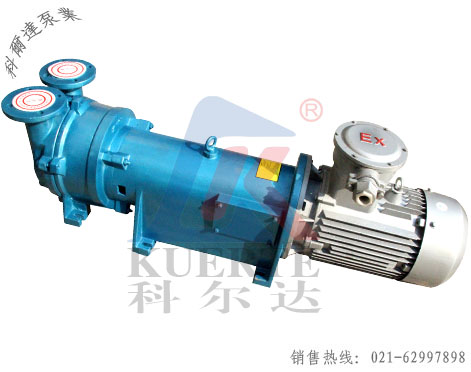

6111--------配防爆电机机座号代码

性能规格参数:
产品型号 极限压力
Mbar(Pa)
最大气量
m3/min
功 率
KW
转 速
r/min
水耗量
L/min
噪 声
dB(A)
重 量
Kg
2BV2060 33(3300) 0.45 1.1 2880 ~2 62 20
2BV2061 33(3300) 0.87 1.5 2880 ~2 65 22
2BV2070 33(3300) 1.33 2.35 2880 ~2.5 66 31
2BV2071 33(3300) 1.83 3.85 2880 ~4.2 72 42
2BV5110 33(3300) 2.75 4 1450 ~7 63 78
2BV5111 33(3300) 3.83 5.5 1450 ~8.5 68 100
2BV5121 33(3300) 4.68 7.5 1450 ~10 69 145
2BV5131 33(3300) 6.68 11 1450 ~15 73 165
2BV5161 33(3300) 8.3 15 970 ~20 74 252
2BV6110 33(3300) 2.75 4 1450 ~7 63 107
2BV6111 33(3300) 3.83 5.5 1450 ~8.5 68 142
2BV6121 33(3300) 4.68 7.5 1450 ~10 69 198
2BV6131 33(3300) 6.68 11 1450 ~15 73 238
2BV6161 33(3300) 8.3 15 970 ~20 74 350
注:1、表中所列数据在下列技术条件下测出:
     ① 大气压力101325Pa(1013mbar)
     ② 进水温度15℃
     ③ 吸入空气温度20℃
     ④ 空气相对湿度70%
     2、 性能允许偏差±10%

2BV型水环式真空泵的主要应用领域
真空过滤 (化学制品过滤厂,化学制品处理厂,铁矿厂,采矿业,磷肥厂,造纸厂,家禽加工厂,选煤厂) 蒸汽回收 (蒸馏器,装卸站)
水泵引水 (自来水厂)
冷凝器水箱补水 (电站)
真空蒸馏 (牛奶厂,食品厂,化工厂,纸浆厂) 烘干 (化工、医药制造业)
真空消毒 (医院,医务室,实验室) 木材处理/干燥
挤出成型 (塑料行业) 医药/实验室真空
成型 (塑料,聚乙烯,橡胶,轮胎等制造业) 溶剂回收
浸渍 (食品加工,木器加工,纺织厂,胶合板厂,电线杆的制造等) 土壤净化
真空包装
液体脱气 (食品加工,水软化,瓶装厂) 萃取
压缩空气再生 (纸浆,钢铁,汽车,玻璃,化工) 制革
食品加工 (食品加工厂,牛奶厂) 罐装
