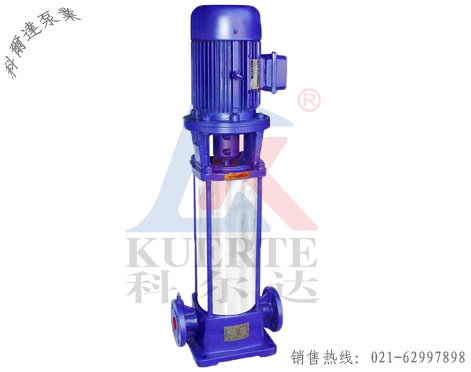

GDL系列多级管道泵
产品概述:
GDL型立式多级管道离心泵是采用先进的水力模型,使用效率高,性能范围广。离心泵吸入、排出口位于同一直线上,管道式安装、进出口能象阀门一样安装在管道的任何位置及任何方向,安装维修极为方便。转子部件由轴、叶轮、叶轮挡套、轴套等零件组成,进水段、中段、出水段用拉紧螺栓联结。独特的水力部件设计,良好的过流性能,最大地减少流动噪音。轴封采用优质机械密封,用平衡室的压力水进行润滑和冷却,耐磨损、无泄漏、使用寿命长,故障率低。多级管道离心泵采用优质不锈钢外套,外形美观,占地面积小。广泛应用于高压运行系统中冷热清水的循环和增压、高层建筑多台泵并联供水、消防、锅炉给水和冷却水系统及各种冲洗液的输送等。
型号意义:
50 GDL 12 – 15 × 8
50------泵进、出口直径mm
GDL-----立式多级管道离心泵
12------流量m3/h
15------泵单级扬程m
8-------叶轮级数
性能规格参数:
型 号 | 级数 | 流量 | 扬程 | 功率 | 转速 | |
m3/h | L/S | m | kw | r/min | ||
25GDL2-12 | 3 | 2 | 0.6 | 36 | 1.1 | 2900 |
4 | 48 | 1.1 | ||||
5 | 60 | 1.5 | ||||
6 | 72 | 1.5 | ||||
7 | 84 | 2.2 | ||||
8 | 96 | 2.2 | ||||
9 | 108 | 2.2 | ||||
10 | 120 | 3 | ||||
11 | 132 | 3 | ||||
12 | 144 | 3 | ||||
13 | 156 | 4 | ||||
14 | 168 | 4 | ||||
15 | 180 | 4 | ||||
25GDL4-11 | 3 | 4 | 1.2 | 33 | 1.1 | |
4 | 44 | 1.5 | ||||
5 | 55 | 2.2 | ||||
6 | 66 | 2.2 | ||||
7 | 77 | 3 | ||||
8 | 88 | 3 | ||||
9 | 99 | 3 | ||||
10 | 110 | 4 | ||||
11 | 121 | 4 | ||||
12 | 132 | 4 | ||||
13 | 143 | 4 | ||||
14 | 154 | 5.5 | ||||
15 | 165 | 5.5 | ||||
40GDL6-12 | 3 | 6 | 1.8 | 36 | 1.5 | 2900 |
4 | 48 | 2.2 | ||||
5 | 60 | 2.2 | ||||
6 | 72 | 3 | ||||
7 | 84 | 3 | ||||
8 | 96 | 4 | ||||
9 | 108 | 4 | ||||
10 | 120 | 4 | ||||
11 | 132 | 5.5 | ||||
12 | 144 | 5.5 | ||||
13 | 156 | 7.5 | ||||
14 | 168 | 7.5 | ||||
15 | 180 | 7.5 | ||||
50GDL12-15 | 2 | 12 | 3.4 | 30 | 2.2 | 2900 |
3 | 45 | 3 | ||||
4 | 60 | 4 | ||||
5 | 75 | 5.5 | ||||
6 | 90 | 5.5 | ||||
7 | 105 | 7.5 | ||||
8 | 120 | 75 | ||||
9 | 135 | 11 | ||||
10 | 150 | 11 | ||||
11 | 165 | 15 | ||||
12 | 180 | 15 | ||||
50GDL18-15 | 3 | 18 | 5 | 45 | 4 | |
4 | 60 | 5.5 | ||||
5 | 75 | 7.5 | ||||
6 | 90 | 7.5 | ||||
7 | 105 | 11 | ||||
8 | 120 | 11 | ||||
9 | 135 | 15 | ||||
10 | 150 | 15 | ||||
11 | 165 | |||||
12 | 180 | |||||
65GDL24-12 | 2 | 24 | 6.7 | 24 | 3 | 2900 |
3 | 36 | 4 | ||||
4 | 48 | 5.5 | ||||
5 | 60 | 7.5 | ||||
6 | 72 | 7.5 | ||||
7 | 84 | 11 | ||||
8 | 96 | 11 | ||||
9 | 108 | 15 | ||||
10 | 120 | 15 | ||||
11 | 132 | |||||
12 | 144 | |||||
80GDL36-12 | 2 | 36 | 10 | 24 | 4 | 2900 |
3 | 36 | 5.5 | ||||
4 | 48 | 7.5 | ||||
5 | 60 | 11 | ||||
6 | 72 | 11 | ||||
7 | 84 | 15 | ||||
8 | 96 | 15 | ||||
9 | 108 | 18.5 | ||||
10 | 120 | 18.5 | ||||
80GDL54-14 | 2 | 54 | 15 | 28 | 7.5 | |
3 | 42 | 11 | ||||
4 | 56 | 15 | ||||
5 | 70 | 18.5 | ||||
6 | 84 | 18.5 | ||||
7 | 98 | 22 | ||||
8 | 112 | 22 | ||||
9 | 126 | 30 | ||||
10 | 140 | 37 | ||||
100GDL72-14 | 2 | 72 | 20 | 28 | 11 | 2900 |
3 | 42 | 15 | ||||
4 | 56 | 18.5 | ||||
5 | 70 | 22 | ||||
6 | 84 | 30 | ||||
7 | 98 | 30 | ||||
8 | 112 | 37 | ||||
9 | 126 | 37 | ||||
10 | 140 | 45 | ||||
125GDL100-20 | 2 | 100 | 27.8 | 40 | 18.5 | 2900 |
3 | 60 | 30 | ||||
4 | 80 | 37 | ||||
5 | 100 | 45 | ||||
6 | 120 | 55 | ||||
7 | 140 | 75 | ||||
8 | 160 | 75 | ||||
9 | 180 | 75 | ||||
10 | 200 | 90 | ||||
150GDL160-20 | 2 | 160 | 44.5 | 40 | 30 | 2900 |
3 | 60 | 37 | ||||
4 | 80 | 55 | ||||
5 | 100 | 75 | ||||
6 | 120 | 75 | ||||
7 | 140 | 90 |
