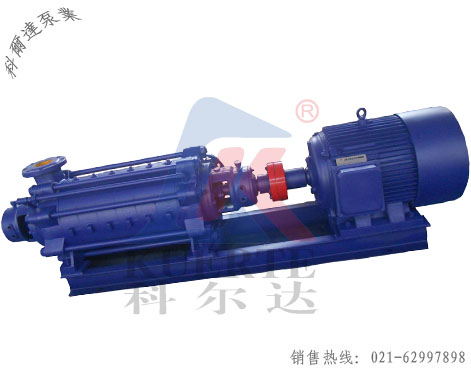

TSWA系列透平式分段式多级离心泵

TSWA系列透平式分段式多级离心泵
  • 扫码手机浏览

产品概述:
TSWA型多级离心泵为卧式、单吸多级、分段式结构,是最新开发生产的节能系列产品,系对TSWA型多级离心泵进行重大技术改造后的新产品,其性能参数及技术指标均有较大的提高,具有效率高,运行噪声低,搞汽蚀性能好、结构合理,使用寿命长等显著优点。
TSWA型系列单吸多级分段式离心泵供输送清水或物理化学性质类似于清水的其它液体进行增压输送之用。使用介质温度不超过80℃,适用于工业、矿山和城市给排水、高层建筑增压送水、园林喷灌、消防增压、远距离送水、采暖、浴室等冷暖水循环及设备配套等,尤其适用于宾馆、饭店娱乐场所的制冷、空调给水。

型号意义:
100 TSWA × 5
100-------泵进、出口直径mm
TSWA----透平式卧式多级离心泵
5---------叶轮级数

性能规格参数:
型 号 流量  m3/h 扬程
m
转速
r/min
功率kw 效率
%
汽蚀余量
m
轴功率 电机功率
50TSWA×2 18 18.4 1450 1.36  2.2 66 3.1
50TSWA×3 18 27.6 2.05  3
50TSWA×4 18 36.8 2.73  4
50TSWA×5 18 46 3.42  5.5
50TSWA×6 18 55.2 4.09  5.5
50TSWA×7 18 64.4 4.78  7.5
50TSWA×8 18 73.6 5.47  7.5
50TSWA×9 18 82.8 6.14  7.5
75TSWA×2 36 23 1450 3.22  5.5 70 3
75TSWA×3 36 34.5 4.83 7.5
75TSWA×4 36 46 6.44  11
75TSWA×5 36 57.5 8.05  11
75TSWA×6 36 69 9.66  15
75TSWA×7 36 80.5 11.27  15
75TSWA×8 36 92 12.88  18.5
75TSWA×9 36 103.5 14.49  18.5
100TSWA×2 69 31.2 1450 8.03  11 73 3.3
100TSWA×3 69 46.8 12.15  15
100TSWA×4 69 62.4 16.06  22
100TSWA×5 69 78 20.08  30
100TSWA×6 69 93.6 24.09  30
100TSWA×7 69 109.2 28.11  37
100TSWA×8 69 124.8 32.12  45
100TSWA×9 69 140.4 36.14  45
125TSWA×2 90 43.2 1450 14.4  22 74 3.4
125TSWA×3 90 64.8 21.6  30
125TSWA×4 90 86.4 28.8  45
125TSWA×5 90 108 36  55
125TSWA×6 90 129.6 43.2  75
125TSWA×7 90 151.2 50.4  75
125TSWA×8 90 172.8 57.6  90
125TSWA×9 90 194.4 64.8  90
150TSWA×2 155 60 1450 33  45 77 2.5
150TSWA×3 155 90 49.3  75
150TSWA×4 155 120 65.8  90
150TSWA×5 155 150 82.2  110
150TSWA×6 155 180 98.7  132
150TSWA×7 155 210 115.1  155
150TSWA×8 155 240 131.6 180
150TSWA×9 155 270 148  180
