产品概述:

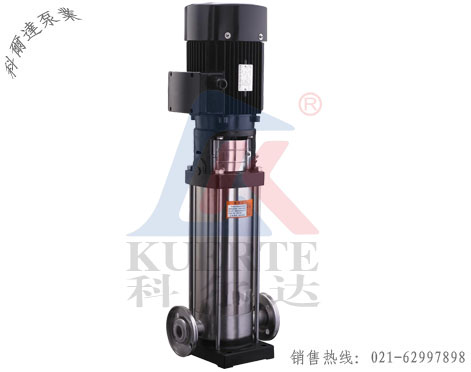

QDLF型CDLF型不锈钢多级离心泵是根据DL型立式多级泵和GDL型多级管道泵的优点而设计的。离心泵的过流部分采用不锈钢板冲压焊接而成，可适用于轻度腐蚀性介质，稀薄、清洁、不含固体颗粒或纤维的非易燃易爆介质。在结构上采用了立式、分段形式，泵的吸入口与排出口设计在下方成一字形，并采用了最佳水力模型。泵的轴向力采用水力平衡方法解决，残余轴向力由一个球轴承承受，因而运转平稳、低噪音、占地面积小、装修方便。立式不锈钢多级泵外筒体用不锈钢制造，外型美观，特别适合于高层建筑多台泵并联使用，以减少单泵机组配带功率，简化电控设备。广泛适用于高低层建筑的住宅、医院、旅馆、百货大楼、办公大楼等的消防、生活供水以及空调机组循环、冷却水输送等。

型号意义：
C/QDLF 8 – 180
C/QDL----轻型不锈钢多级离心泵
F-----------不锈钢过流部件
8-----------额定流量m3/h
180--------叶轮级数10倍

产品用途：
供水：水厂过滤与输送、水厂分区送水、主管增压、高层建筑增压。
工业增压：流程水系统、清洗系统、高压冲洗系统、消防系统。
工业液体输送：冷却和空调系统、锅炉给水和冷凝系统、机床配套、酸性和碱性介质输送。
水处理：超滤系统、反渗透系统、蒸馏系统、分离器和游泳池的水处理系统。
灌溉：农田灌溉、喷灌、滴灌。

性能规格参数:

型 号	功率 kw	流量 m3/h	1	1.2	1.6	2.0	2.4	2.8	3.2	3.5	口径mm
QDLF2-20	0.37	扬程 m	18	17	16	15	13	12	10	8	25/32
QDLF2-30	0.37		27	26	24	22	20	18	15	12
QDLF2-40	0.55		36	35	33	30	26	24	20	16
QDLF2-50	0.55		45	43	40	37	33	30	24	20
QDLF2-60	0.75		53	52	50	45	40	36	30	24
QDLF2-70	0.75		63	61	57	52	47	41	35	28
QDLF2-90	1.1		80	78	73	67	61	54	45	37
QDLF2-110	1.1		98	95	89	82	73	64	54	44
QDLF2-130	1.5		116	114	106	98	89	78	65	52
QDLF2-150	1.5		134	130	123	112	100	90	73	60
QDLF2-180	2.2		161	157	148	136	121	108	91	76
QDLF2-220	2.2		197	192	180	165	148	130	110	90
QDLF2-260	3		232	228	214	198	179	158	130	110
型 号	功率 kw	流量 m3/h	1.5	2.0	3.0	4.0	5.0	6.0	7.0	8.0	口径mm
QDLF4-20	0.37	扬程 m	19	18	17	15	13	10	8	6	32/40
QDLF4-30	0.55		28	27	26	24	20	18	13	10
QDLF4-40	0.75		38	36	34	32	27	24	19	13
QDLF4-50	1.1		47	45	43	40	34	31	23	17
QDLF4-60	1.1		56	54	52	48	41	37	28	20
QDLF4-80/7	1.5		66	63	61	56	48	43	33	24
QDLF4-80	1.5		74	72	70	64	55	50	38	27
QDLF4-100	2.2		96	90	87	81	71	62	48	34
QDLF4-120	2.2		114	108	104	95	85	75	58	41
QDLF4-160/14	3		136	126	122	112	101	89	68	48
QDLF4-160	3		152	144	140	129	115	101	78	55
QDLF4-190	4		183	171	168	153	137	122	93	67
QDLF4-220	4		211	200	192	178	160	138	108	79
型 号	功率 kw	流量 m3/h	5	6	7	8	9	10	11	12	口径mm
QDLF8-20	0.75	扬程 m	21	20	19	18	17	16	15	14	40/50
QDLF8-30	1.1		31	30	29	28	26	24	23	20
QDLF8-40	1.5		41	40	39	37	35	32	30	27
QDLF8-50	2.2		52	50	48	46	44	41	37	34
QDLF8-60	2.2		62	60	58	55	53	49	45	41
QDLF8-80	3		83	80	78	74	70	65	60	54
QDLF8-100	4		104	100	97	92	88	80	75	68
QDLF8-120	4		125	120	116	110	105	97	90	81
QDLF8-140	5.5		146	140	136	129	123	113	105	95
QDLF8-160	5.5		166	160	155	147	140	130	120	108
QDLF8-180	7.5		187	180	175	166	158	146	135	122
QDLF8-200	7.5		208	200	194	185	175	162	150	135
型 号	功率 kw	流量 m3/h	8	10	12	14	16	18	20	22	口径mm
QDLF16-30/2	2.2	扬程 m	28	27	26	25	23	21	19	17	50/65
QDLF16-30	3		42	41	39	37	35	32	29	26
QDLF16-40	4		56	54	52	50	47	44	38	34
QDLF16-50	5.5		69	68	65	62	59	54	48	43
QDLF16-60	5.5		83	81	78	75	70	64	58	52
QDLF16-70	7.5		97	95	92	87	82	75	68	61
QDLF16-80	7.5		111	108	105	100	94	86	77	70
QDLF16-100	11		139	136	131	125	118	108	97	87
QDLF16-120	11		167	163	157	150	141	129	116	105
QDLF16-140	15		194	190	184	175	165	151	136	122
QDLF16-160	15		222	217	210	200	189	173	155	140
型 号	功率 kw	流量 m3/h	16	20	24	28	32	36	40		口径mm
QDLF32-10/1	1.5	扬程 m	14	13	12	11	9	7	4		65
QDLF32-10	2.2		18	17	15	14	13	11	8
QDLF32-20/2	3		29	28	26	23	20	16	11
QDLF32-20	4		36	34	32	29	27	23	18
QDLF32-30/2	5.5		47	44	41	38	33	28	21
QDLF32-30	5.5		54	51	48	44	40	35	27
QDLF32-40/2	7.5		65	62	58	53	46	40	30
QDLF32-40	7.5		72	69	65	59	53	47	37
QDLF32-50/2	11		83	79	74	68	60	52	41
QDLF32-50	11		90	86	81	74	67	59	47
QDLF32-60/2	11		101	97	90	83	74	65	51
QDLF32-60	11		108	104	97	90	81	72	57
QDLF32-70/2	15		119	114	107	98	88	78	60
QDLF32-70	15		126	121	113	105	95	85	67
QDLF32-80/2	15		136	131	123	114	102	90	71
QDLF32-80	15		144	138	130	120	109	97	77
QDLF32-90/2	18.5		154	148	140	129	117	102	82
QDLF32-90	18.5		162	156	147	136	124	109	88
QDLF32-100/2	18.5		175	166	157	146	131	115	91
QDLF32-100	18.5		182	173	164	152	138	122	98
QDLF32-110/2	22		193	184	173	164	146	128	102
QDLF32-110	22		200	191	180	168	153	135	109
QDLF32-120	22		211	201	189	178	160	140	113
型 号	功率 kw	流量 m3/h	22	25	30	35	40	45	50	55	口径mm
QDLF42-9	3	扬程 m	21	20	19	18	17	16	13	11	80
QDLF42-10	4		25	24	23	22	21	19	17	15
QDLF42-18	5.5		42	40	38	37	34	31	27	23
QDLF42-20	7.5		50	48	47	45	42	38	36	32
QDLF42-30	11		74	72	72	68	65	59	54	48
QDLF42-40	15		100	98	96	92	87	80	73	65
QDLF42-50	18.5		126	124	120	115	109	101	92	850
QDLF42-60	22		152	150	145	138	131	122	111	97
QDLF42-70	30		178	175	171	164	155	144	132	116
QDLF42-80	30		203	200	194	187	176	164	150	133
QDLF42-90	37		229	226	219	211	198	187	170	150
QDLF42-100	37		254	251	244	233	220	205	188	165
QDLF42-110	45		284	281	272	261	246	229	210	187
QDLF42-120	45		310	306	296	285	269	250	229	204
QDLF42-130	45		327	323	313	300	283	262	239	212
型 号	功率 kw	流量 m3/h	30	40	50	60	70	80			口径mm
QDLF64-9	4	扬程 m	20	18	16	14	12	9			100
QDLF64-10	5.5		28	26	24	22	20	17
QDLF64-18	7.5		40	38	36	31	26	19
QDLF64-19	11		48	46	43	39	34	28
QDLF64-20	11		55	52	49	46	42	36
QDLF64-28	15		69	66	61	55	48	40
QDLF64-29	15		75	72	68	63	56	48
QDLF64-30	18.5		85	80	76	71	64	55
QDLF64-40	22		111	107	102	94	86	75
QDLF64-50	30		141	136	129	120	110	96
QDLF64-60	37		170	164	155	145	132	116
QDLF64-70	45		202	195	185	172	155	137
QDLF64-78	45		214	207	196	181	162	140
QDLF64-79	45		223	215	203	189	170	149
型 号	功率 kw	流量 m3/h	45	50	60	70	80	90	100	110	口径mm
QDLF85-10	7.5	扬程 m	27	26	25	24	22	20	17	14	100
QDLF85-20	15		56	55	53	49	46	43	38	32
QDLF85-30	22		87	85	80	76	71	65	58	50
QDLF85-40	30		117	115	108	103	93	88	80	70
QDLF85-50	37		147	144	136	128	120	112	100	88
QDLF85-60	45		178	175	166	156	146	136	123	107
型 号	功率 kw	流量 m3/h			120						口径mm
QDLF120-10	11	扬程 m			19						125
QDLF120-20	22				40
QDLF120-30	30				61
QDLF120-40	45				81
QDLF120-50	55				101
QDLF120-60	75				123
QDLF120-70	75				145
